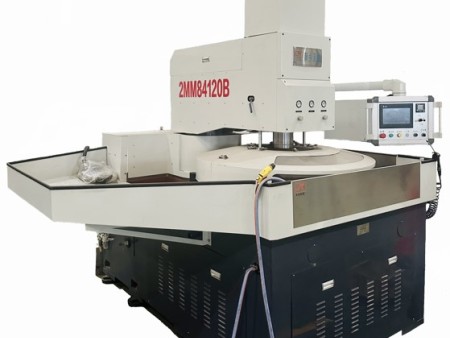

2MM84120精密双面研磨机

2MM84120精密双面研磨机

适用范围

适用于批量研磨零件。主要用于研磨零件的平面，精度高并且效率高。适用于钢、铜、硬质合金、陶瓷、单晶硅、碳化硅硬脆材料等研磨。可以广泛用于液压气动元件、液压马达部件、汽车转动泵零部件、制冷压缩机零部件、油泵油嘴零部件、发动机零部件、高精度轴承、密封件、活塞环、量刃具、磨具、仪表、硬质合金刀片、陶瓷阀芯、单晶硅片、磁性材料等产品的双面研磨加工。

机床配置

1、 触摸屏（加大屏幕10.4）、PLC、变频器均采用日本三菱品牌。

2、 在线测量部分采用日本NSK品牌轴承。

3、 测量头采用日本索尼高灵敏、高精度测量头（加大测量范围）。

4、 气动控制元件采用日本SMC品牌，升降气缸采用大容量气缸。

5、 中心轮、上下主轴采用国内名牌减速机及三个独立的大功率变频电机驱动。

6、 冷却系统采用恒温磁分离纸带过滤机。

机床特点

1、 机床采用龙门式结构，加大铸件床身，刚性更好，研磨压力更大。不锈钢罩壳美观大方。

2、 上研磨盘升起后，自动锁紧，更加安全可靠。

3、 机床配置CBN砂轮及专用修正砂轮，保证砂轮的精度修复快捷方便。

4、 高精度的探头式尺寸测量方式，对加工工件实施在线测量，保证工件尺寸及加工精度，提高加工工件尺寸的一致性。

5、  气动控制实现上研磨盘的上升、锁紧、下降动作，操作安全可靠。采用粗压、主压、精压三个阶段压力控制，压力值可以任意调整并且压力平稳可自动转换。

6、  上、下研磨盘及中心轮转速可以无级调速、方向可逆，上、下研磨盘均可任意旋转，或上停下转。

7、    外齿圈采用电动升降机构，平稳可靠。

8、    配备研磨液恒温过滤系统，确保砂轮、工件不变形，避免磨粒划伤工件，提高加工精度。

9、 电气控制系统采用PLC控制、触摸屏操作面板，全中文操作界面，操作简单，操作者无须编程知识即可熟练操作。

技术参数：

砂轮盘尺寸（mm）                 1200×350×70(CBN厚度5mm)

行星轮直径（mm）                  Φ501mm

最大压力（MPa）                    0.7

上盘电机功率（kW）               15

上盘电机转速 (rpm)                  73

下盘电机功率（kW）               15

下盘电机转速 (rpm)                  73

内环电机功率（kW）               7.5

内环电机转速 (rpm)                  75

外齿圈升降电机功率(W)           180

行星轮数量                               4

加工最大工件直径（㎜）         Φ420

加工最大工件厚度（㎜）         80

恒温磁分离纸带过滤机            GL2-100(冷却系统)

触摸屏                                     10.4寸
